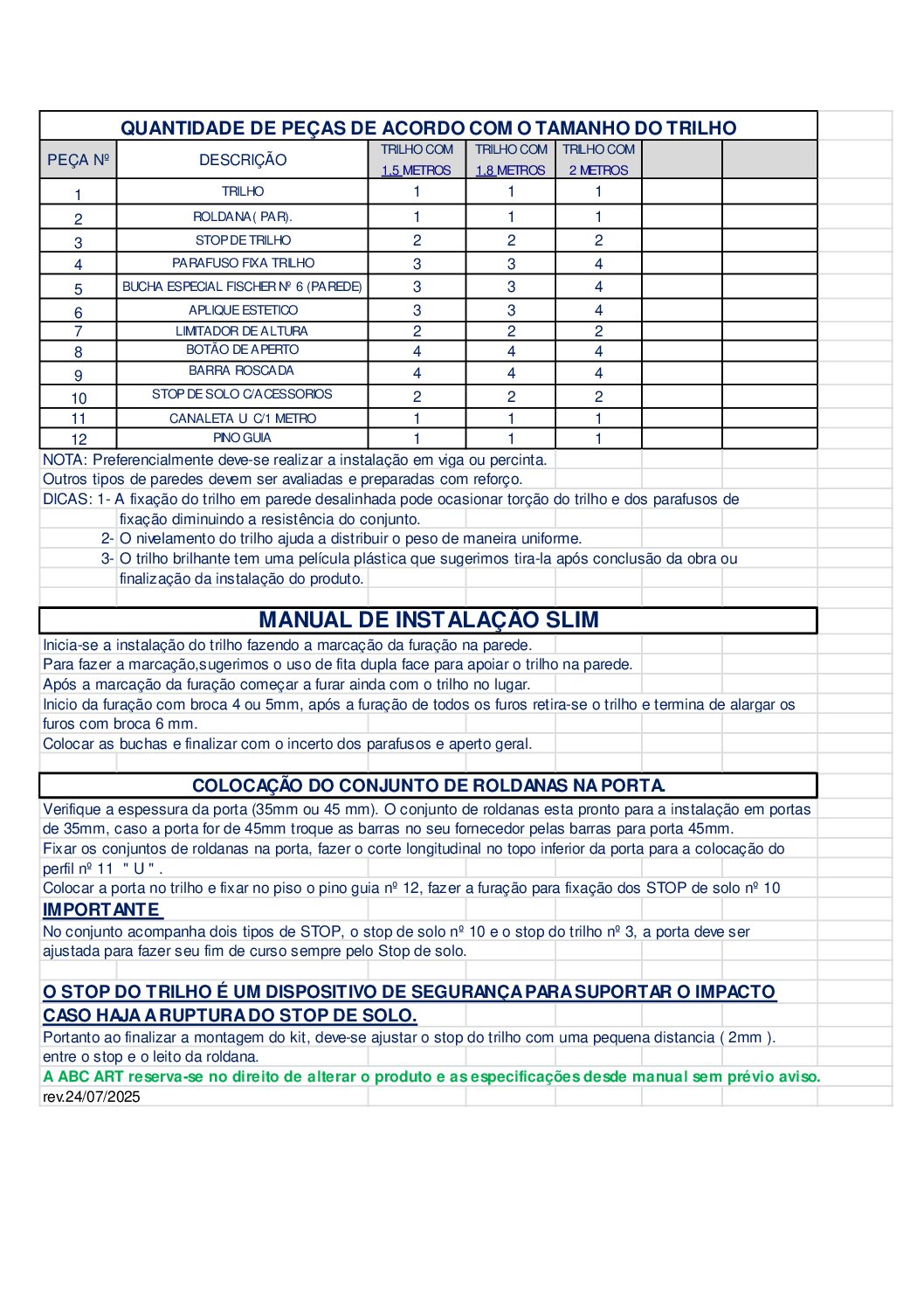

Descrição

Trilho para porta de correr – Até 70 Kg

NOTA: Preferencialmente deve-se realizar a instalação em viga ou percinta. Outros tipos de paredes devem ser avaliadas e preparadas com reforço.

DICAS: 1- A fixação do trilho em parede desalinhada pode ocasionar torção do trilho e dos parafusos de fixação diminuindo a resistência do conjunto.

2-O nivelamento do trilho ajuda a distribuir o peso de maneira uniforme.

3-O trilho brilhante tem uma película plástica que sugerimos tira-la após conclusão da obra ou finalização da instalação do produto.

Inicia-se a instalação do trilho fazendo a marcação da furação na parede. Para fazer a marcação,sugerimos o uso de fita dupla face para apoiar o trilho na parede. Após a marcação da furação começar a furar ainda com o trilho no lugar. Inicio da furação com broca 4 ou 5mm, após a furação de todos os furos retira-se o trilho e termina de alargar os furos com broca 6 mm. Colocar as buchas e finalizar com o incerto dos parafusos e aperto geral. Verifique a espessura da porta (35mm ou 45 mm). O conjunto de roldanas esta pronto para a instalação em portas de 35mm, caso a porta for de 45mm troque as barras no seu fornecedor pelas barras para porta 45mm. Fixar os conjuntos de roldanas na porta, fazer o corte longitudinal no topo inferior da porta para a colocação do perfil nº 11 ” U ” . Colocar a porta no trilho e fixar no piso o pino guia nº 12, fazer a furação para fixação dos STOP de solo nº 10 IMPORTANTE No conjunto acompanha dois tipos de STOP, o stop de solo nº 10 e o stop do trilho nº 3, a porta deve ser ajustada para fazer seu fim de curso sempre pelo Stop de solo. O STOP DO TRILHO É UM DISPOSITIVO DE SEGURANÇA PARA SUPORTAR O IMPACTO CASO HAJA A RUPTURA DO STOP DE SOLO. Portanto ao finalizar a montagem do kit, deve-se ajustar o stop do trilho com uma pequena distancia ( 2mm ). entre o stop e o leito da roldana.
